SUNTREE | SQ8W-100 AC ATS 2P/3P/4P PV Model

4P 100A 400V

1,150 THB

Current

2P 25A 230V

3P 63A 400V

4P 100A 400V

แบรนด์: SUNTREE

หมวดหมู่: เบรกเกอร์

รายละเอียดสินค้า

ข้อมูลทางเทคนิค

SUNTREE | SQ8W-100 AC ATS 2P/3P/4P PV Model

สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ (ATS) สูงสุด 100A สลับไฟสำรองเมื่อไฟหลักดับ เหมาะสำหรับบ้านและการใช้งานทั่วไป ติดตั้งบนราง DIN.

คุณสมบัติเด่น

สลับแหล่งจ่ายอัตโนมัติ: ตรวจสอบและสลับระหว่างไฟหลักและไฟสำรองโดยอัตโนมัติ.
รับประกันความต่อเนื่อง: มั่นใจได้ว่ามีไฟฟ้าใช้งานอย่างต่อเนื่องเมื่อแหล่งจ่ายหลักขัดข้อง.
เหมาะสำหรับบ้าน: ออกแบบมาสำหรับการติดตั้งในตู้จ่ายไฟตามบ้านพักอาศัย.
ควบคุมได้หลากหลาย: สามารถทำงานได้ทั้งแบบอัตโนมัติและแบบควบคุมด้วยมือ.
ผ่านมาตรฐาน: เป็นไปตามมาตรฐาน GB/T14048.11.

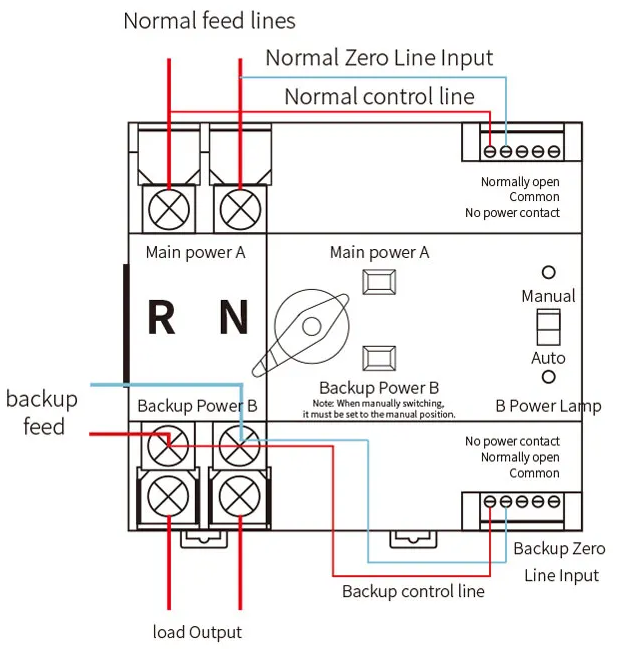

Wiring Schematic

ELECTRICAL TECHNICAL REFERENCE

Specification	100A
Rated current Ie(A)	16, 20, 25	32, 40, 50, 63		80, 100
Insulation voltage Ui	AC690V, 50Hz
Rated voltage Ue	AC400V, 50Hz
Level	PC level: Can be fabricated and withstand without short-circuit current
Use category	AC-33iB		AC-33B
Rod	2P	3P		4P
Weight(kg)	1.7	1.7		2.6
Appliance	Service life 2000 times, manual operation: 5000 times
Rated short circuit current Ig	50kA
Short circuit protection device (fuse)	RT16-00-63A
Rated impulse-withstand voltage	8kV
Control circuit	Rated control voltage Us:AC220v/50Hz Normal Operating condition 85-110%Us
auxiliary circuit	2 relays, each with two sets of contact converter contact capacity: AC220v/50Hz 1e=5y
Contactor switching time	<50ms
Operation transition time	<50ms
Operation transition time	<50ms
Power off time	<50ms

Datasheet
