มาตรฐานสีของสายไฟ ในประเทศไทย

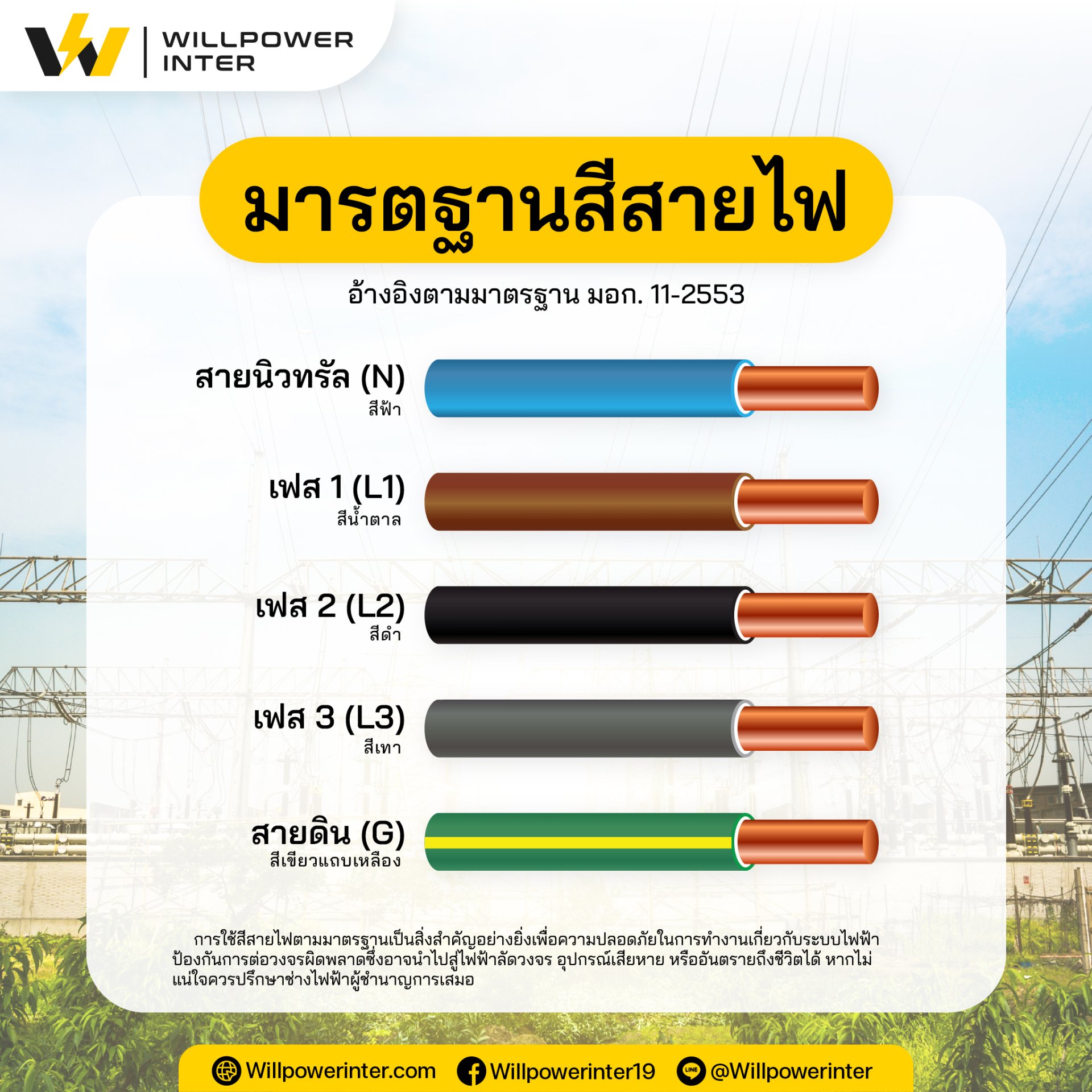

มาตรฐานสีสายไฟในประเทศไทย

อ้างอิงตามมาตรฐาน มอก. 11-2553 เพื่อให้เกิดความปลอดภัยและความเข้าใจที่ตรงกันในการปฏิบัติงานของช่างไฟฟ้า

ระบบไฟฟ้า 1 เฟส (Single-Phase)

เป็นระบบไฟฟ้าที่นิยมใช้ตามบ้านเรือนและอาคารขนาดเล็ก ประกอบด้วยสายไฟ 3 เส้นหลัก ดังนี้

• สายเฟส (Line - L): สีน้ำตาล เป็นสายที่มีกระแสไฟฟ้าไหลอยู่ มีศักย์ไฟฟ้า 230 โวลต์

• สายนิวทรัล (Neutral - N): สีฟ้า เป็นสายที่ไม่มีกระแสไฟฟ้าไหล แต่จำเป็นเพื่อให้วงจรไฟฟ้าครบสมบูรณ์

• สายดิน (Ground - G): สีเขียวแถบเหลือง ทำหน้าที่ป้องกันไฟฟ้ารั่ว โดยจะนำกระแสไฟฟ้าที่อาจรั่วไหลลงสู่ดิน

ระบบไฟฟ้า 3 เฟส (Three-Phase)

เป็นระบบไฟฟ้าที่ใช้ในอาคารขนาดใหญ่ โรงงานอุตสาหกรรม หรือพื้นที่ที่ต้องการใช้ไฟฟ้าในปริมาณมาก ประกอบด้วยสายไฟ 5 เส้นหลัก ดังนี้

• สายเฟส (Line 1 - L1): สีน้ำตาล

• สายเฟส (Line 2 - L2): สีดำ

• สายเฟส (Line 3 - L3): สีเทา

• สายนิวทรัล (Neutral - N): สีฟ้า

• สายดิน (Ground - G): สีเขียวแถบเหลือง
